ZX555 汽车继电器

ZX555 汽车继电器

  • 特性 60A的持续电流能力汽车专用设计标准的插脚尺寸于脚位防尘罩式抵御恶劣环境 典型应用 大光灯 启动继电器雾灯 散热器风扇喇叭 电动车窗鼓风电机 防抱死刹车系统
联系我们
  •   线圈参数 Coil Data
    类型 线圈代号 额定电压 线圈电阻 功耗 最大吸合电压 最大允许电压 最小释放电压
    标准 012 12 90 1.6 7.2 20.2 1.2
    024 24 360 14.4 39.1 2.4
    D 012 12 72 2 7.2 18.0 1.2
    024 24 288 14.4 35 2.4
      触点参数 Contact Data
    材料 AgNi0.15; AgSnOlnO
    起始接触电阻 100mΩ, max. at 0.1A, 6VDC
    触点形式 一组常开 H 一组转换 Z
    常开 常闭
    最大通断电流 接通 120A 45A
    触点形式 60A 40A
    最大持续电流 60A 40A
    最小负载 1A/5VDC
    寿命 机械 1×10 7 ops.
    电气 1×10 5 ops.40A 14VDC(NO)
    特性参数 Characteristics
    吸合/释放时间 7ms. typical/1.2ms. typical
    绝缘电阻 100MΩ, at 500VDC, 50%RH
    抗电强度 500Vrms, 1 min
    冲击 20g, 11ms
    振动 10-40Hz:双振幅 DA1.27mm,40-70Hz:5g
    70-100Hz:双振幅DA0.5mm, 100-500Hz:5g
    环境温度 工作：-40℃ to 125℃
    储存：-40℃ to 155℃
    重量 约 34.5g;
    跌落 可承受1米高度向水泥地面的跌落

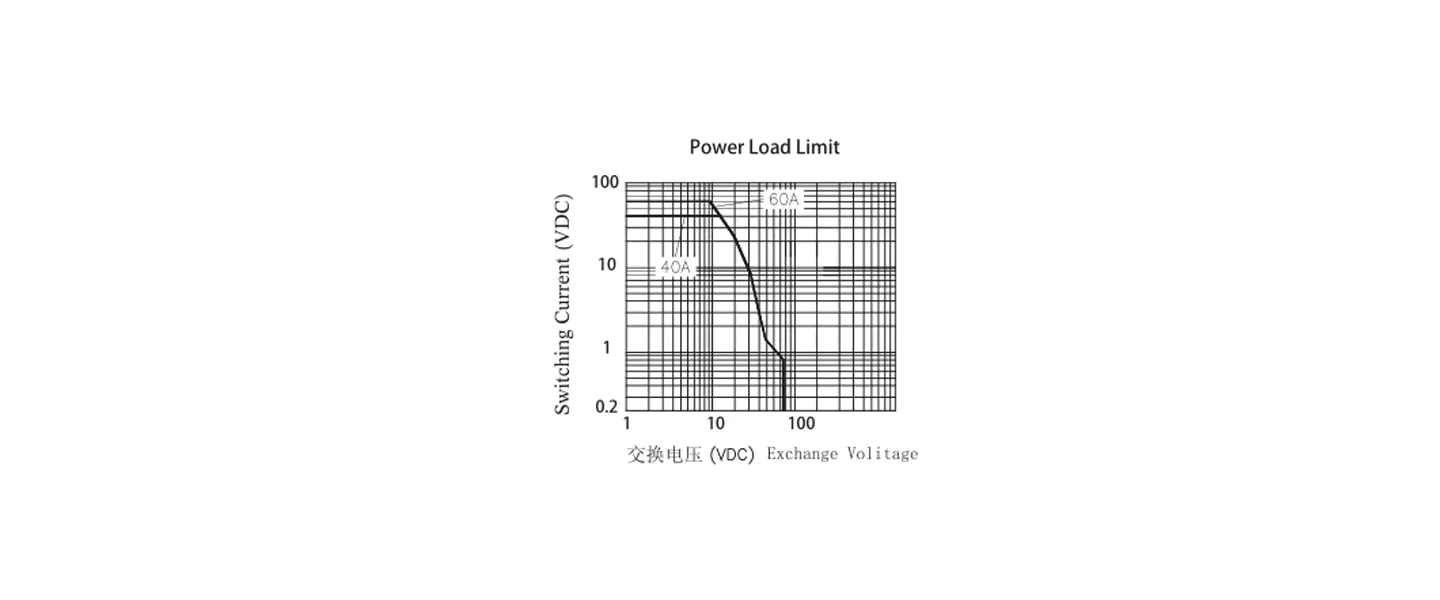

    参考曲线 Referencd Curve

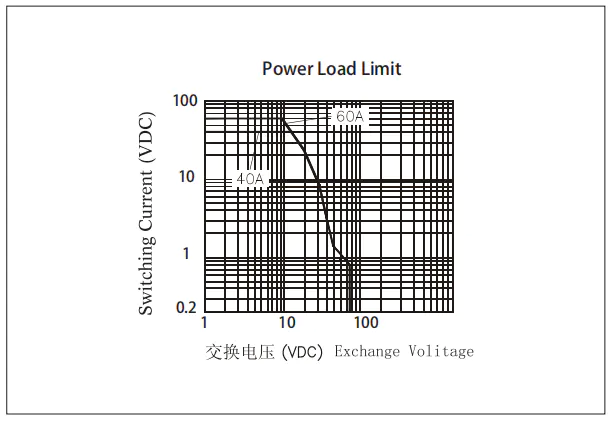

  • 参考曲线 Referencd Curve

    外形图，底视开孔尺寸图，接线图 Overall Dimensions, Mounting Holes(Bottom View), Wiring Diagrams
  • 1.以上参数除另有规定外均以室温23度为准。
    2.最大接通电流指灯载浪涌电流。
    3.在环境温度85度时最大允许电压应降低到原值的72%。
    4.如应用于24V系统,请向工厂询问触点负载能力.
