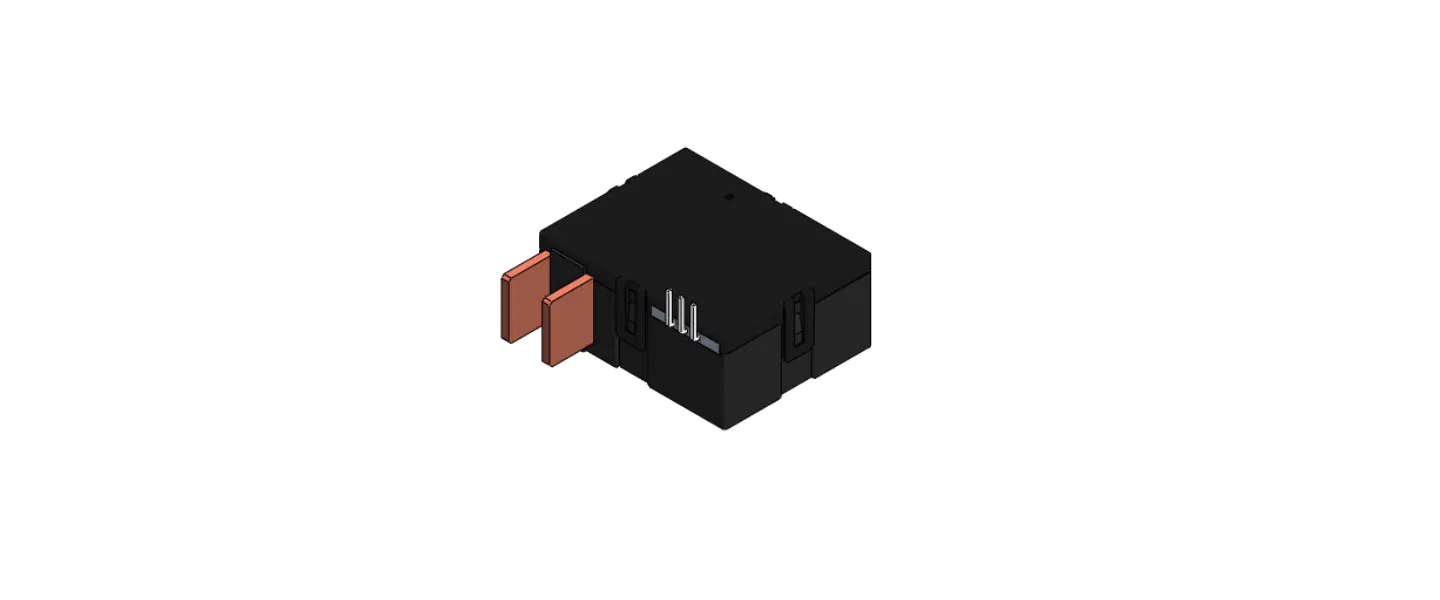

- 90A 开关能力
- 线圈的功耗极低
- 9mm爬电距离
- 4KV电介质强度线圈接触
- 符合 IEC62055-31:UC2
- 外形尺寸：(36*30*16.5)mm
- 符合 CE、CQC
- RoHS，符合UL
|
触点参数 Contact Data
|
|
| 触点负载(FLA) | 90A/250VAC |
| 触点形式 | 1A & 1B |
| 触点材料 | 银氧化锡合金 |
| 初始接触电阻 | ≤2mΩ（0.1A@6vdc) |
| 最大转换电流 | 90A |
| 最大转换电压 | 250VAC |
| 最大转换功率 | 22,500VA |
| 电气寿命 | 1x104ops |
| 机械寿命 | 1x106ops |
|
线圈功耗 Coil Powera
|
||
| 线圈分类 | 脉冲宽度 | 功率 |
| 单线圈 | Min.50ms | 1.5W |
| 双线圈 | Min.50ms | 3.0W |
|
性能 Characteristics
|
|
| 绝缘电阻 | 1,000MΩ（at 500VDC) |
| 介质耐压 | |
| 触点与线圈之间 | 4,000VAC 1 min |
| 继开触点之间 | 1,800VAC 1 min |
| 闭合时间 | Max.20ms |
| 断开时间 | Max.20ms |
| 冲击稳定性 | 100m/s²(10g) |
| 冲击强度 | 1000m/s²(100g) |
| 环境温度 | -40 ~ 70℃ |
| 湿度 | 98%RH,+40℃ |
| 抗振 | 10-55HZ,1.5mm(DA) |
| 引出端方式 | PCB |
| 单位重量 | 40g |
| 封装形式 | 防尘 |
|
线圈参数 Coil Data
|
|||
| 额定线圈电压 | 最小启动电压 | 最大启动电压 | 线圈电阻 (Ω±10%)@23℃ |
| 单线圈电阻 | 双线圈电阻 | ||
| 6Vdc | 4.5Vdc | 12Vdc | 24Ω |
| 9Vdc | 6.3Vdc | 18Vdc | 54Ω |
| 12Vdc | 8.4Vdc | 24Vdc | 96Ω |
| 24Vdc | 16.8Vdc | 48Vdc | 384Ω |
|
订购信息 Order Information
|
|
| 引出端形式 | 按图纸 |
| 客户定制 | |
| 线圈分类 | 单线圈 |
| 双线圈 | |
| 线圈电压 | 6，9,12,24Vdc |
| 线圈极性 | 正极 |
| 负极 | |
单线圈外观尺寸图（单位mm）
PCB板安装方式
1、所有的继电器都要在关闭的状态下出货。在装运或组装的过程中继电器可能会变成打开的状态，因此，建议通过电源将继电器状态设置成关闭状态。
2、为了使继电器保持在打开或关闭状态，线圈电压需达到额定电压，为确保状态的正确转换电子脉冲需是作业时间的5倍。不要向线圈上的T1和T2、T3施加电压超过一分钟以上，以防线圈损坏。
3、继电器有极性区分，如果用户需要的极性与资料不符，应在订货时特别提出。
4、继电器入厂检验及使用应轻拿轻放，防止损坏影响参数，入厂作破坏性检查的产品要与正常产品严格区分标识，不得装机使用。
